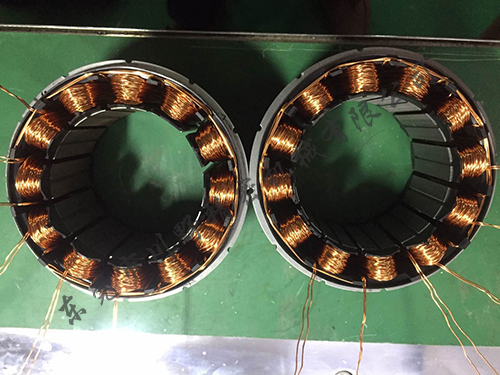

内绕是无刷电机定子常见的绕线方式,一般搭配专业的伺服电机和驱动系统。对机器配置各方面要求都很高,能满足定子绕线的高效率、大批量生产的要求。能自动完成绕线的工艺要求,放线,分度,切线,平针缠绕等。生产质量比较稳定,可以满足精确放线的要求。我们来看看
中山定子内绕线机调试方法和绕线流程:
1.对于普通范围内的定子产品,准备通用的内绕设备,根据定子的尺寸和形状制作相应的模具,抛光和精度符合要求。安装模具,将定子安装在空气上方,并夹紧定子。注意定位准确,无偏差,防止撞针。
2.根据定子绕线图,编译相应的绕线程序,或者导入程序直接调用,开始进入调试阶段。先不要走线,手动调整,一步一步走,保证线嘴和针杆运行路径正常,定位准确,定子骨架、线嘴和针杆不得碰擦。
3.尝试带线运行,可以先手动试运行,按照绕线的路径一步一步来。观察绕线,绕柱,排线,分度,剪线是否正确,喷嘴与针杆的操作对接是否符合要求,如果不符合,调整到合适为止。
4.尝试自动运行,尽可能放慢速度,试着绕几圈。没问题后可以适当加速,绕完后做盐水测试,确保漏电值符合要求。
5.如果有多个型号的定子产品,可以重复上述工作,直到调整完毕,存储相应的程序,并编制相应的序列号,方便下次使用。
以上是
中山定子内绕线机常见的调试方法和绕线流程。作为绕线机厂商,一定要调试好设备,做好相应的培训,方便客户正常使用。
